AutoCAD Electrical 2020中文破解版

AutoCAD是计算机辅助设计软件，是建筑师、工程师和建筑专家们最喜欢使用的工具之一，它可以精确创建二维和三维图纸，在很大程度上帮助用户解决大量的工作任务。而今天小编给大家带来的是AutoCAD Electrical 2020，这是由著名的欧特克公司打造的一款面向电气控制设计师的CAD图纸设计软件。与面向建筑类的同类软件不同的是，这款软件更多的是为大家提供专门用于创建和修改电气控制系统图档，能够满足所有从事电气设计方面的工作人员的需求。它可以为用户带来包括创建原理图，导线编号，生成物料清单等多种用于自动完成电气控制工程设计任务的工具，轻松帮助用户完成自己的工作任务。软件所提供的自动化操作功能，在很大程度上提高了员工的工作速度，同时，在软件中存在行业标准规范，能够减少出错的现象。另外，软件支持电气设计与机械系统的协调合作，能够实现工作人员在和使用Autodesk Inventor团队成员直接轻松共享数据和设计图，加强了团队成员之间的协作能力，让整个团队的工作效率都有提高。总的来说，这款软件的重要性非常大，很多从事这方面的人员都采用它进行工作了，你也不要错过哦~而且今天小编给大家提供的是AutoCAD Electrical 2020中文破解版，可以支持大家免费使用软件，并且还是中文版的，赶紧来下载吧！

安装教程

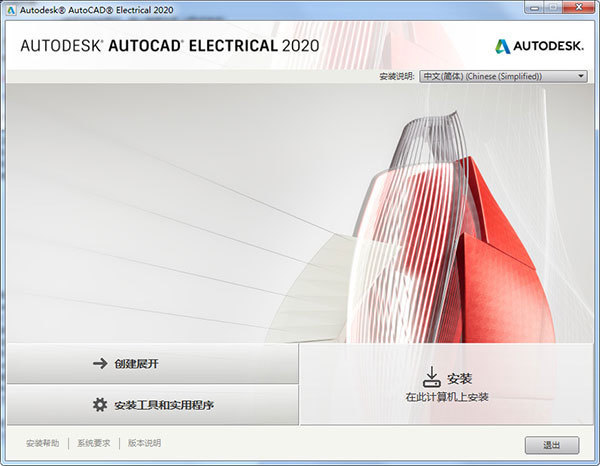

1、必须下载好两个安装包，少一个都没办法正常安装，双击“.exe”进行安装。点击“安装”

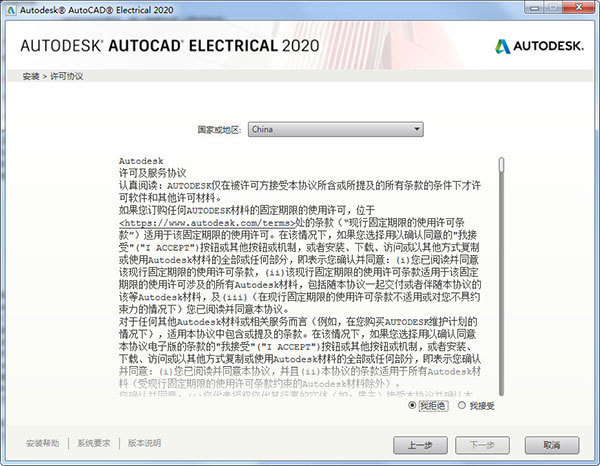

2、点击“我同意”，点击“下一步”

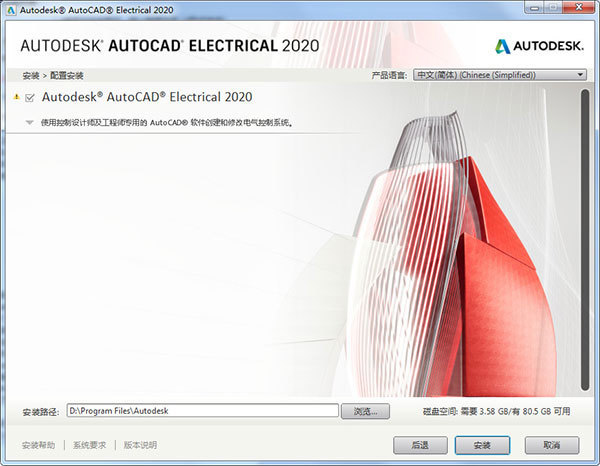

3、选择好安装目录，如果有其他需求，可以点击“小三角”进行其他设置。选择好之后点击“安装”即可

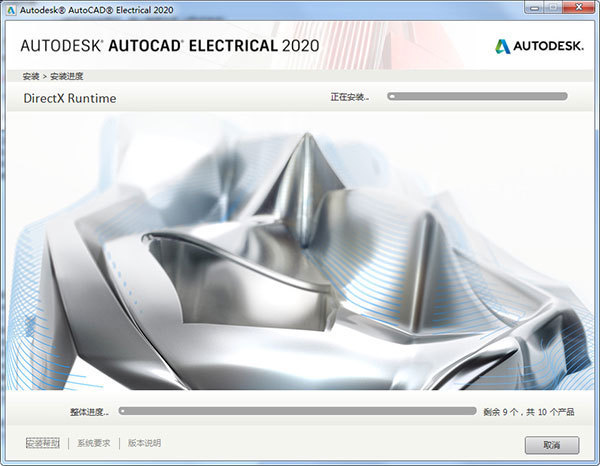

4、等待软件安装，这过程需要20分钟左右，视电脑性能而定

5、安装完成之后，点击“立即启动”

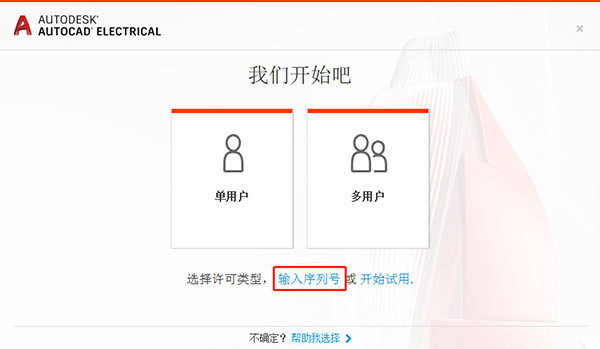

6、软件启动之后，等待一段时间会弹出激活界面。点击“输入序列号”

7、点击“激活”

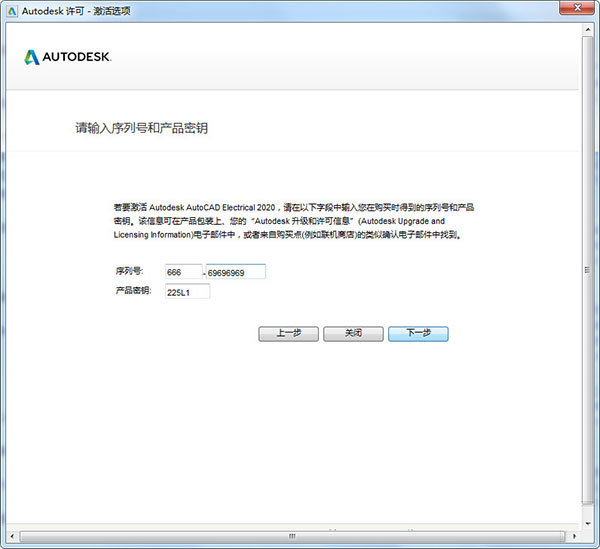

8、使用类似于这样的序列号666-69696969, 222-22222222 或 333-33333333 .. 类似这种格式的任意序列号，都是可以的。这里需要断开网络连接。点击”下一步”之后选择“离线激活”，然后关闭激活窗口，6-8步骤在重复一遍

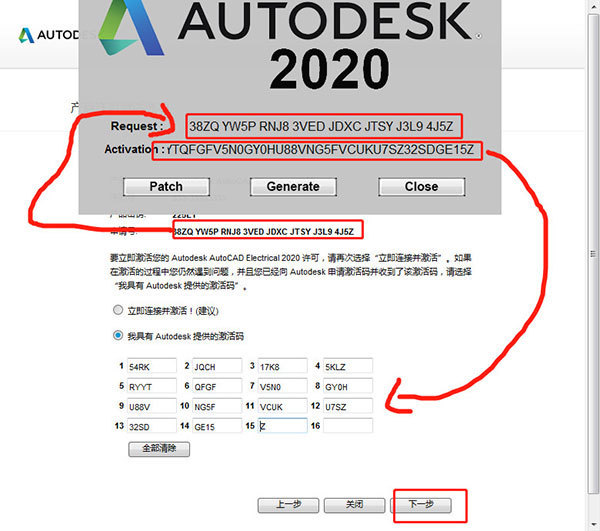

9、在断开网络连接的情况下。使用管理员的身份运行注册机，将申请号复制到“request”框内。点击“patch”，点击“Generate”计算出激活码，将激活码复制到下面的方框中。在点击下一步

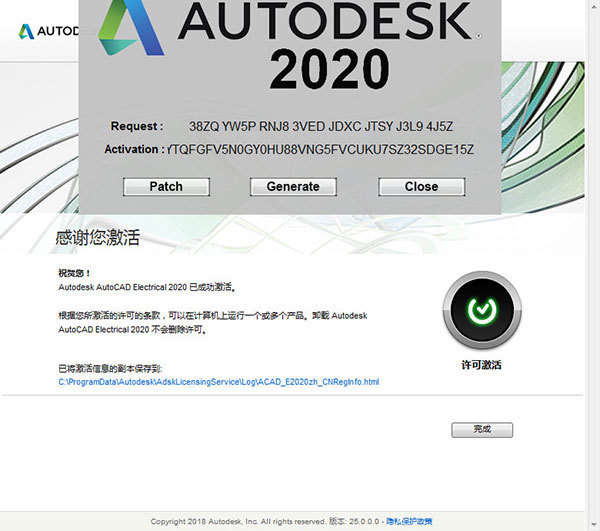

10、软件已经提示激活成功。可以关闭注册机了

软件特色

【提高生产效率】
工程师在进行电气系统设计时，如果没有专业化的电气设计平台，则经常面临大量的手工对比、统计和修改工作 ，费时、费力且高风险，严重影响了生产效率。这款软件是专门面向电气控制设计工程师的AutoCAD软件，其包含了大量专业的电气设计功能，能让用户在熟悉的AutoCAD环境中高效而可靠地完成电气设计工作。最新实验统计的数据表明：从AutoCAD转向AutoCAD Electrical可以将生产效率提升80%。这款软件可以帮助电气行业的广大客户以更低的成本、更快的速度将更可靠的产品推向市场。
【减少错误并遵从行业标准】
工程师使用通用软件进行电气控制设计时，很容易造成电气关联错误和数据不统一。如能在生产环节之前将这些错误消除，则可以极大地提高企业的竞争优势。这款软件具备实时的电气规则检查功能，可帮助电气工程师在线诊断错误，并在输出生产数据之前回报所有电气错误和隐患，从而确数据的可生产性，避免成本浪费和工期延误。该软件还支持国内（GB）和国际电气行业标准，也可对设计数据进行标准和语言的装换，有助于将产品直接推向全球市场，参与国际竞争。电气控制行业主要的元器件供应商为这款软件提供了350,000多个标准的元器件符号（包括3,000多个智能PLC I/O模块），构成了软件的全面的制造商标准件库，可以支持用户进行一致的、基于标准的设计。
【管理设计数据】
设计完成后，与制造部门共享准确的设计数据和元件信息显得十分重要。使用非专业的软件来创建关键的明细表、BOM表和自/到导线列表，会浪费大量的时间和资源。软件中包含强大的自动报告工具，可以确保与下游用户实时、准确地共享设计数据。此外，这款软件与Autodesk数据管理软件紧密集成，有利于高效安全地交流设计数据，便于设计团队与制造团队及早开展协作。
【加强协作】
软件支持电气设计与机械系统的集成，便于他们使用Autodesk® Inventor®软件与团队成员直接轻松共享线缆与导线电气设计意图，向数字样机添加电气控制设计数据。用户还可以从这款软件直接发布DWF™文件，与客户、供应商与其他外围团队成员进行安全的二维与三维设计协作。各个团队都可以利用免费的 * Autodesk Design Review软件来管理和跟踪数字样机中的所有元器件——完全以数字方式审阅、测量、标记与跟踪设计变化，从而更好地复用关键的设计数据、管理物料清单（BOM），加强与其他团队及合作伙伴之间的协作

软件核心功能

一、电气文档编制
1、自动生成报告
生成和更新自定义的报告
2、客户和供应商协作
与利益相关方轻松共享 DWG 图形
3、轻松管理项目
使用文件夹来组织图形并对电气绘图项目文件重新排序
4、PDF 发布
将原理图发布到多页 PDF
二、电气原理图设计
1、导线编号、元件标记
通过自动进行导线编号和元件标记来减少错误
2、回路设计和重复使用
使用回路编译器进行简单的电气设计
3、电气原理图符号库
从丰富的电气符号库中进行选择
4、实时错误检查
在构建阶段开始前发现问题
三、电气控制设计
1、线圈和触点交互参考
实时跟踪主/辅触点
2、从电子表格生成 PLC I/O 图形
定义项目的 I/O 指定
3、用于零件的目录浏览器
增强了预览功能，支持直接插入元件
4、与 Inventor 的互操作性
与 Inventor 相结合的机电解决方案

AutoCAD Electrical 2020使用教程

1、新建项目，选择保存位置，选择复制哪一个项目的设置，当点击确定-特性…，打开项目特性设置，相关设置均已复制所选择的项目，根据需要进行修改，需要设置的特性主要包括：
原理图库，添加或者删除原理图库，原理图库主要存放元器件模块图，以标准存放，如国标，存放于gb文件夹中，IEC标准，存放于IEC标准中等，只要添加相应的文件夹目录即可（新建，浏览）
原理图图标菜单文件，默认即可
面板示意图库
标记/线号排序次序，根据阶梯选择
元件页中，元件标记选项，禁止对标记和第一个字符使用短横线，选择则放置元件时元件标记前无“-”
线号页中，将线号标注在导线上部
交互参考页中，交互参考格式为%S.%N，元件交互参考显示，设置为表格格式，点击设置进行表格相关内容设置
样式页中，导线交叉选择实心，导线T形相交选择点
图形格式页中，阶梯间距20，宽度水平放置160垂直放置180，多导线间距10，格式参考X-Y栅格，点击设置，原点（0，297），间距，水平42，垂直49.5，X-Y格式为水平垂直，无分隔符，栅●格标签水平0,1,…,9，垂直A，比例，设置元件放置时图形比例，设置为1，选择毫米
2、将.wdl文件复制至新建项目目录下，并重命名为项目名
3、右击项目/描述，填写相关的标题栏信息
4、新建图形，填写图纸名称，模板选择自定义模板，描述1填写图名，描述2填写图号，填写页码及分区、子分区等。确定，提示将项目默认值应用到图形设置，选择是
5、放置元件。先放置导线或阶梯（原理图/导线、多母线），再插入元件（原理图/图标菜单，包括端子）
6、面板/端子排等，原理图/面板/图标菜单，布置元件，原理图/面板/端子示意图编辑器，放置端子排
使用技巧
1、绘制原理图前可先对所要用器件进行选型，在放置器件是就可以通过目录数据进行指定，方便后期生成BOM或元件清单
2、通过设置端子特性，可以指定每个端子只连接一个导线，可以多个
3、将修改过原理图符号属性的原理图符号应用到图纸中时，可能修改处并没有改变，原因是ACE将以前的原理图符号块保存于图中，每次插入直接读块而不是读文件，有三种方法可以处理：一是，使用PURGE命令，将图中的块清除，二是新建一个文件再插入修改过的原理图符号，三是（也是最方便快捷的方法），利用ACE提供的替换更新块命令将图中的块更新为新版本，具体操作原理图/编辑元件/替换/更新块
4、原理图符号批处理，批处理主要是进行图形符号的属性文字和比例大小进行调整

新功能介绍

一、已刷新的图标
作为不断为我们的客户提供出色视觉体验的一部分，软件工具集版本在用户界面的命令窗口和工具栏中提供了新的“经设计展开”图标
二、高分辨率 (4K) 监视器支持
用户界面现在经过了优化，支持高分辨率显示器。因此，当您在 Windows“显示属性”中增加文本大小时，“BOM 表”、“Electrical 核查”、“示意图查找”和“原理图端子”等对话框会正确缩放
三、新的深色主题
您一直在使用没有任何改变的用户界面。过去的客户反馈反复指出，我们需要做出重大更改以改进深色主题的清晰度。类似的锐化已应用于浅色主题。
如您所见，我们使用图标颜色优化了背景颜色以提供最佳对比度，从而不会分散对绘图区域的注意力，让用户的焦点保持在此处
四、PDF 发布
在已发布的 PDF 文档中，交互参考中现在提供了超链接
五、性能
使用原理图列表多次插入面板示意图时的性能有所提高
六、PLC
使用有换行的电子表格时，您现在可以正确生成 PLC I/O 图形
将电子表格用于 PLC I/O 实用程序时，AutoCAD Electrical toolset现在认可 PLC 数据库中的模块框特性
