腾达W3002R无线路由器WDS桥接设置

本文介绍了腾达W3002R无线路由器WDS桥接的设置方法，WDS桥接的主要作用是扩展无线信号的传输距离和覆盖范围，单独一台腾达W3002R无线路由器的无线信号覆盖范围有限，在较大的场所中使用时，会出现无线信号覆盖不足的现象；这时候增加一台腾达W3002R无线路由器，并与之前的路由器之间建立WDS桥接，就可以有效解决这个问题。

W3002R路由器WDS拓扑图

友情提示：

1、为了配置方便，建议使用2台电脑来配置，如上图所示，电脑1用网线连接到路由器1；电脑4用网线连接到路由器2。这样设置起来更加的简便，步容易出错。

2、WDS桥接的特点：两台路由器的SSID无线信号名称、信道和无线密码必须是一样的！

步骤一：配置W3002R路由器1

1、配置W3002R路由器1连接Internet上网，本文就不在详细介绍，不会配置的用户可以参考文章：腾达W3002R无线路由器设置。

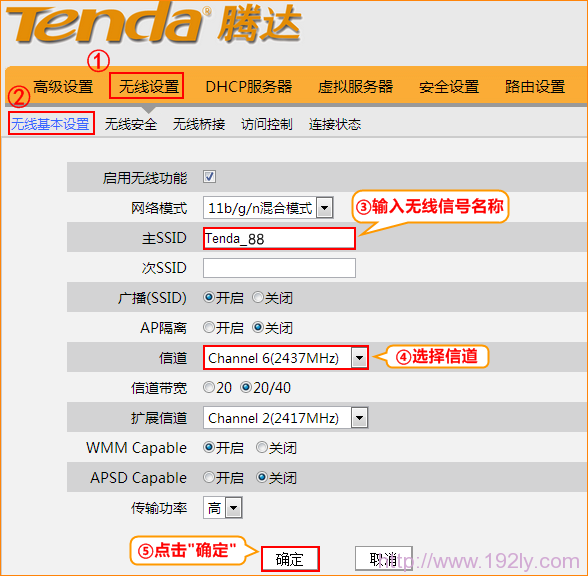

2、无线基本设置：点击“无线设置”——>“无线基本设置”——>设置“主SSID”本例设置为：Tenda_88——>“信道”选择：6——>点击“确定”。

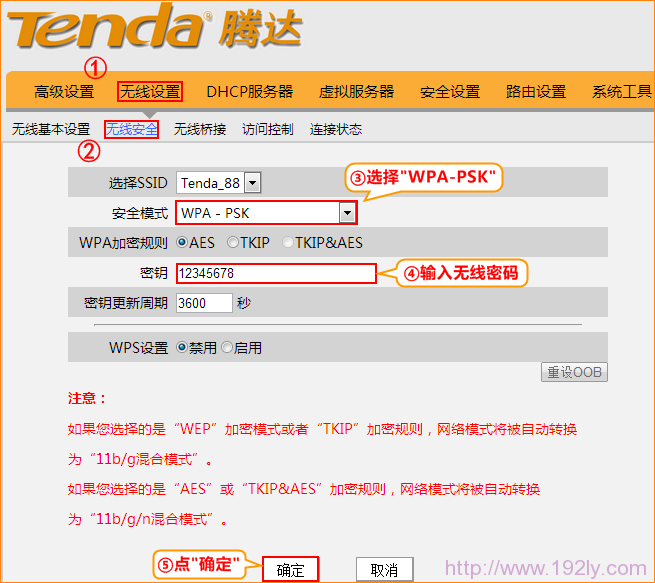

3、无线安全设置：点击“无线设置”——>“无线安全”选择：WPA-PSK——>设置“密码”，本例设置为：12345678——>点击“确定”。

注意：请记录好W3002R路由器1上的无线SSID、信道和无线密码，因为在配置另外一台W3002R路由器2的时候会用到。

步骤二：配置W3002R路由器2

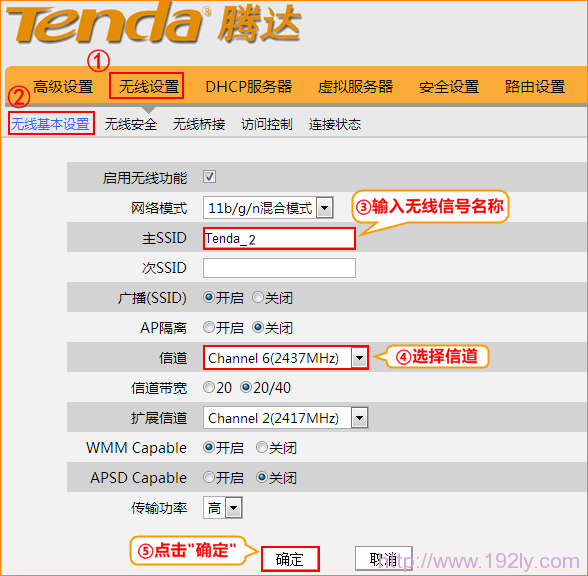

1、无线基本设置：点击“无线设置”——>“无线基本设置”——>设置“主SSID”本例设置为：Tenda_2——>“信道”选择：6（与路由器1的信道相同）——>点击“确定”。

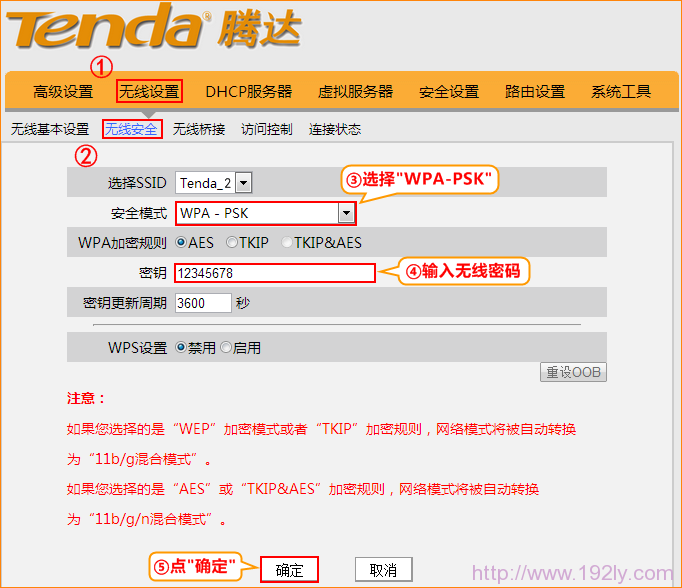

2、无线安全设置：点击“无线设置”——>“无线安全”选择：WPA-PSK——>设置“密码”，本例设置为：12345678——>点击“确定”。

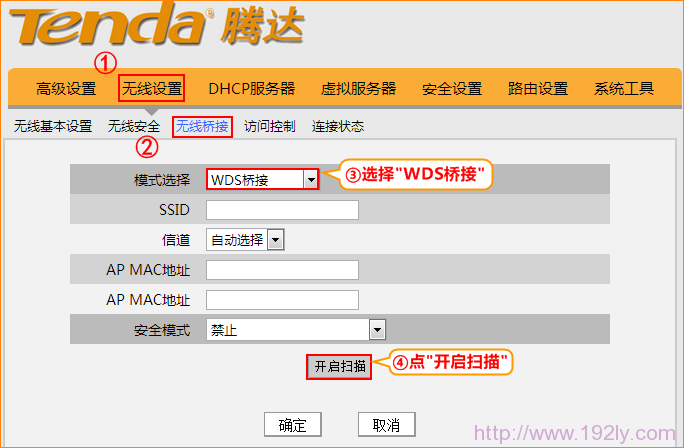

3、WDS桥接设置：点击“无线设置”——>“无线桥接”——>“模式选择”选择：WDS桥接——>点击“扫描”。

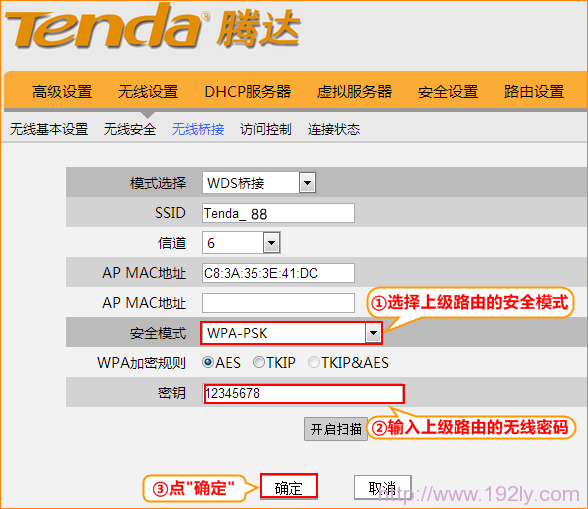

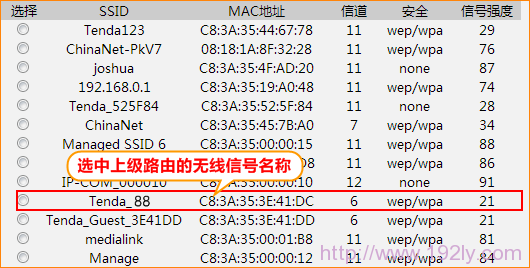

在扫描的结果中，找到W3002R路由器1的SSID进行连接。

“无线安全”选择：WPA-PSK——>设置“密码”，本例设置为：12345678（注意：“无线安全”和“密码”与W3002R路由器1上的相同。）

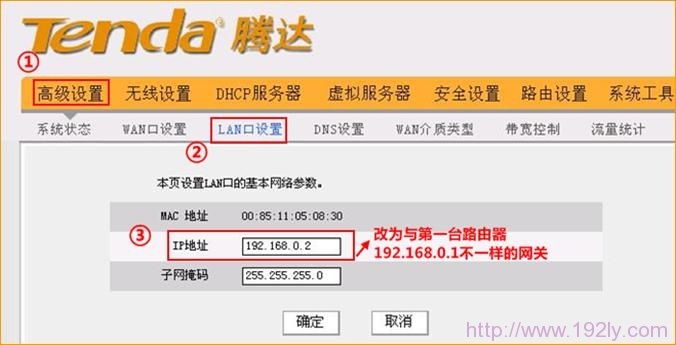

4、更改LAN口设置：点击“高级设置”——>“LAN口设置”， 修改路由器的登陆IP为192.168.0.2——>点击“确定”。

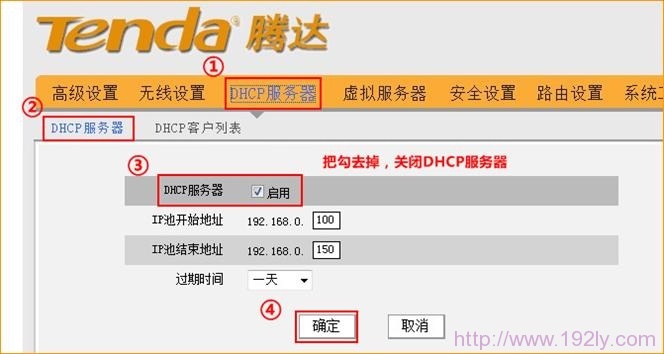

5、关闭DHCP服务：点击“DHCP服务器”——>“DHCP服务器”——>不勾选“启用”——>点击“确定”。

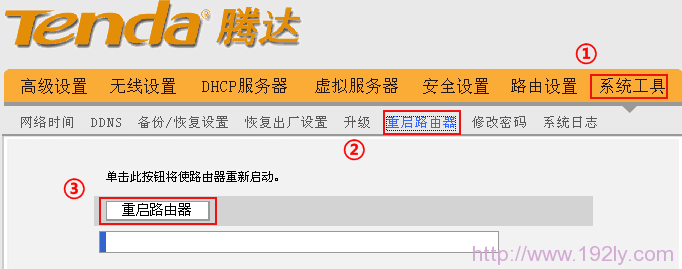

6、重启W3002R路由器2：点击“系统工具”——>“重启路由器”——>“重启路由器”即可，如下图所示：

步骤三：检验WDS配置是否成功

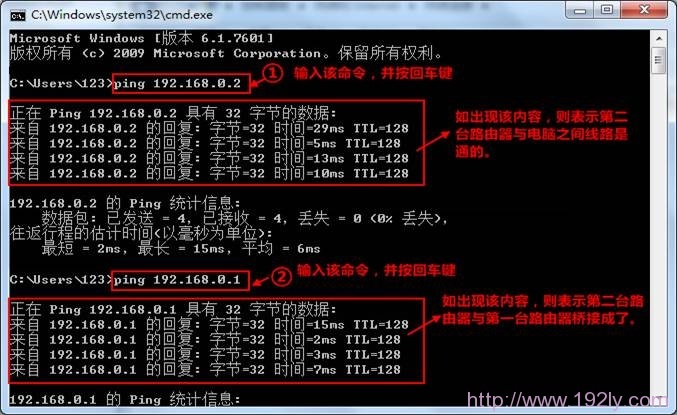

点击第二台电脑桌面左下角的开始—运行—输入CMD, 弹出黑色对话框子之后在光标处输入如下ping 192.168.0.1和ping 192.168.0.2命令，如出现下图所示内容，就证明桥接成功了。
